Rauchrohr: Funktion, Vorschriften und Installation

Rauchrohre, auch Ofenrohre genannt, sind ein essenzieller Bestandteil jeder Feuerungsanlage, da sie die Verbindung zwischen Kaminofen und Schornstein herstellen und dafür sorgen, dass die bei der Verbrennung entstehenden Rauchgase sicher ins Freie geleitet werden. Diese Rohre bestehen typischerweise aus hochwertigem Stahlblech oder Edelstahl und sind mit hitzebeständigen Beschichtungen wie Senotherm-Lack oder Emaille versehen, um Korrosion vorzubeugen und hohen Temperaturen standzuhalten. Die Wahl des richtigen Ofenrohrs ist entscheidend für die Funktionalität und Sicherheit des Ofens, da es nicht nur den Abzug der Abgase gewährleistet, sondern auch die Effizienz der Verbrennung optimiert. Bei der Installation und Nutzung von Rauchrohren sind bestimmte Vorschriften und Abstände zu brennbaren Materialien zu beachten, um Sicherheit zu gewährleisten und potenzielle Gefahren zu minimieren. Eine regelmäßige Wartung und Reinigung sind ebenso wichtig, um Rußablagerungen und Verstopfungen zu vermeiden und eine langfristige Langlebigkeit der Feuerungsanlage zu garantieren.

Alles auf einen Blick:

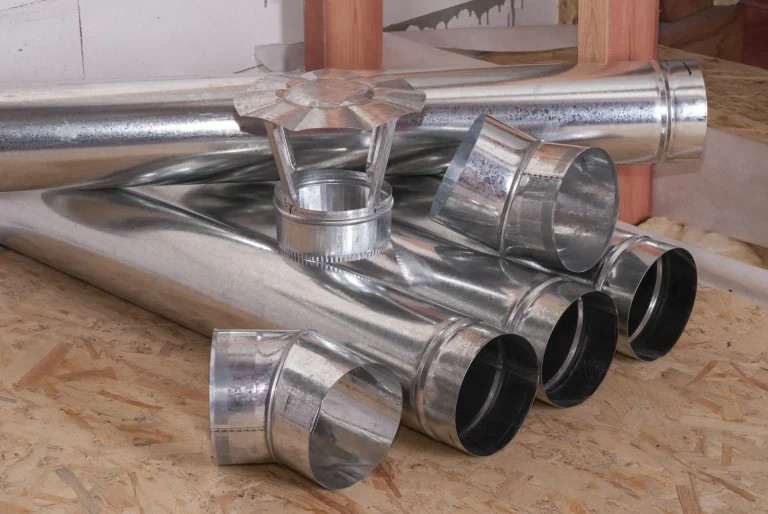

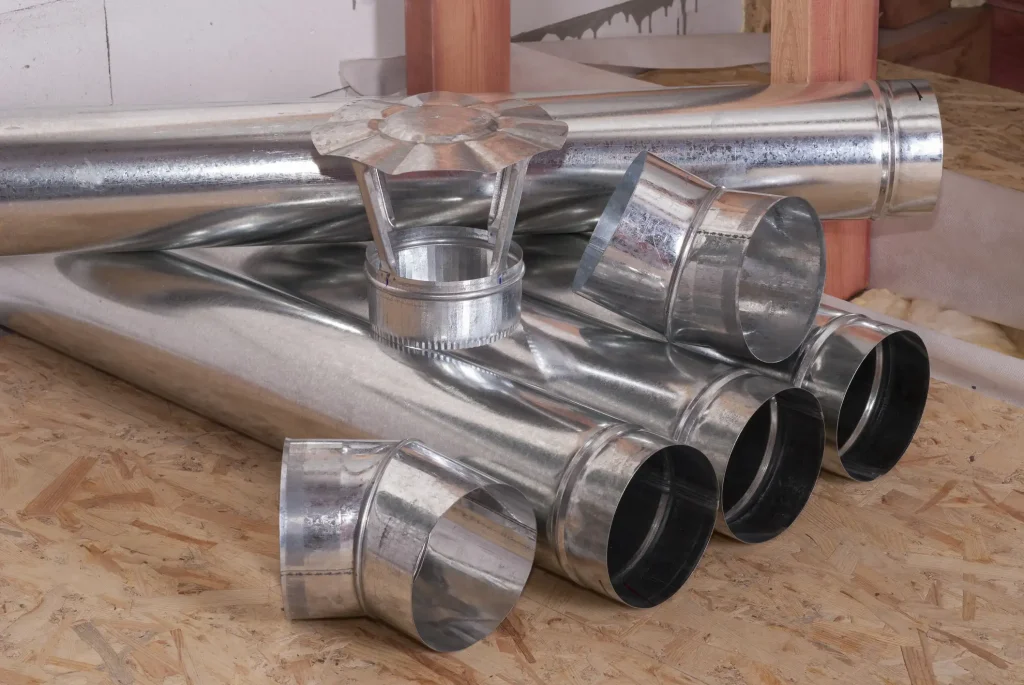

• Rauchrohre bestehen aus Stahlblech oder Edelstahl mit hitzebeständigen Beschichtungen wie Emaille oder Senotherm-Lack.
• Einwandige Rohre erfordern 40 Zentimeter Abstand zu brennbaren Materialien, während doppelwandige Rohre geringere Abstände erlauben.
• Es gibt sie in verschiedenen Durchmessern und Längen, um den Anforderungen der verschiedenen Öfen gerecht zu werden. Ofenrohre sollten aber nicht länger als 2 bis 3 Meter sein.
• Das Rauchrohr sorgt für einen sicheren Abzug der Rauchgase und verbessert die Verbrennungseffizienz.
• Eine regelmäßige Reinigung ist wichtig, um Rußablagerungen und Verstopfungen zu vermeiden.

Was ist ein Rauchrohr?

Ein Rauchrohr ist eine Verbindung zwischen einem Kaminofen und dem Schornstein. Es leitet die bei der Verbrennung entstehenden Rauchgase sicher aus dem Raum ins Freie. Das Rohr besteht typischerweise aus Stahlblech und ist mit hitzebeständigen Beschichtungen versehen, wodurch es vor Korrosion geschützt wird und hohe Temperaturen aushält. Diese Rohre sind essenziell, um einen sicheren Abzug der Abgase zu gewährleisten und die Effizienz des Kamins zu maximieren. Ofenrohre gibt es in unterschiedlichen Größen, Durchmessern, Materialien und Farben, um sowohl funktionale als auch ästhetische Ansprüche zu erfüllen. Bei der Installation eines Rauchrohres für eine Feuerstätte ist es wichtig, die richtige Dimensionierung zu beachten, um eine optimale Effizienz zu gewährleisten. Eine Reduzierung kann notwendig sein, um den Durchmesser des Rauchrohres an die spezifischen Anforderungen der Feuerstätte anzupassen, während eine Erweiterung in bestimmten Fällen erforderlich sein kann, um den Abzug der Verbrennungsgase zu optimieren. Zudem sollte eine Revisionsöffnung eingeplant werden, um eine einfache Reinigung und Wartung des Systems zu ermöglichen. Eine Drosselklappe kann zusätzlich eingesetzt werden, um den Zug zu regulieren und somit die Verbrennungseffizienz zu steigern, indem sie den Abfluss der Verbrennungsgase kontrolliert.

Auch wenn Sie einen Kaminofen nachrüsten möchten, dann sollten Sie darauf achten, dass das Rauchrohr den geltenden Vorschriften entspricht und nicht nur einen korrekten Kaminanschluss hat, sondern auch korrekt an den Schornstein angeschlossen wird, um einen effizienten und sicheren Abzug der Abgase zu gewährleisten.

Wärmeleitfähigkeit verschiedener Materialien

Kaminrohre aus Edelstahl bieten eine geringere Wärmeleitfähigkeit im Vergleich zu Rohren aus schwarzem Stahl. Dies bedeutet, dass Edelstahlrohre – ähnlich einem Edelstahlschornstein – weniger Wärme an die Umgebung abgeben und sich besser für längere Leitungen eignen, während Rohre aus schwarzem Stahl Wärme effizient in den Raum abgeben können.

Welche Rolle spielen Wandfutter?

Wandfutter und Doppelwandfutter sind wesentliche Komponenten bei der Installation von Rauchrohren, insbesondere beim Anschluss eines Ofens an den Schornstein. Wandfutter dienen als Verbindungselement zwischen dem Ofenrohr und dem gemauerten Schornstein. Sie schützen die Wanddurchführung vor den heißen Abgasen und verhindern Schäden wie Risse im Mauerwerk oder Putz, die durch die thermische Ausdehnung des Ofenrohrs entstehen können. Doppelwandfutter bestehen aus einem inneren und einem äußeren Ring, zwischen die das Ofenrohr bis zum Anschlag eingeschoben wird. Dadurch entsteht eine sichere Verbindung zum Schornstein. Gleichzeitig erfüllen sie eine wichtige Funktion im Brandschutz, da sie die vorgeschriebenen Mindestabstände zu brennbaren Materialien einhalten, die in der Regel bei 20 Zentimetern liegen.

Zusätzlich wirken Wandfutter als Dehnungselement, das Spannungen aufnimmt, die durch die Hitzeentwicklung und das Ausdehnen des Rauchrohrs entstehen. Bei doppelwandigen, gedämmten Rauchrohren kann ein speziell konzipiertes Doppelwandfutter den erforderlichen Sicherheitsabstand zu brennbaren Bauteilen auf zehn Zentimeter reduzieren. Die Montage von Wandfuttern erfolgt üblicherweise mit Feuerzement, um eine feste Verbindung zur Schornsteinwand herzustellen. In sanierten Schornsteinen werden sie hingegen direkt mit dem T-Stück des Sanierungsrohrs verbunden. Ein fachgerechter Einbau ist von großer Bedeutung, um Sicherheitsrisiken und Brandgefahren zu vermeiden. Außerdem dürfen Wandfutter nicht in mehrschaligen oder nicht einsehbaren Wänden verbaut werden, da dies eine Sichtkontrolle des Ofenrohrs erschweren und unentdeckte Schäden begünstigen könnte.

Unterschiede zwischen Senotherm-Lackierung und Emaille

Welche Funktion hat ein Rauchrohr?

Die Hauptaufgabe eines Ofenrohres ist es, Rauchgase vom Kaminofen durch den Schornstein ins Freie zu leiten. Zusätzlich sorgt es für einen kontrollierten Abzug, indem es den Zug reguliert, der die Verbrennungseffizienz beeinflusst. Je nach Ausführung kann ein Rauchrohr durch integrierte Drosselklappen den Kaminzug verringern, um einen optimalen Brennstoffverbrauch zu gewährleisten. Die Kombination aus

• Materialstärke,
• Beschichtung und
• Querschnitt des Rohres

trägt maßgeblich zur Sicherheit und Funktionalität des Ofens bei, indem sie eine saubere und sichere Ableitung der Rauchgase ermöglicht und Rußablagerungen vermeidet.

Der Querschnitt des Rauchrohres beeinflusst den Kaminzug entscheidend. Ein zu kleiner Durchmesser kann den Abzug behindern, während ein zu großer Durchmesser den Zug verringert und die Verbrennung ineffizient macht. Es ist wichtig, dass der Querschnitt an die Leistung des Ofens angepasst ist. Achten Sie also genau auf die Maße, die vom Hersteller des Kaminofens empfohlen werden, um um eine optimale Funktion zu gewährleisten.

Wann sollte die Reinigung erfolgen?

Die Reinigung eines Ofenrohres sollte vor Beginn der Heizsaison und mindestens einmal während der Heizperiode durchgeführt werden. Bei intensiver Nutzung kann eine zusätzliche Reinigung erforderlich sein. Verwenden Sie ein flexibles Reinigungsset mit Bürsten, das speziell für gekrümmte Rauchrohre geeignet ist. Dies erleichtert die Wartung erheblich, besonders bei Rohren mit Bögen.

Welche Vorschriften gibt es beim Verlegen von Rauchrohren?

Nach der Installation muss der Schornsteinfeger den gesamten Aufbau prüfen und abnehmen, bevor der Ofen betrieben werden darf.

Welche Sicherheitsabstände müssen beim Verlegen beachtet werden?

Genau wie es auch bei einem Kaminofen Abstände zur Wand gibt, die vorgeschrieben sind, müssen Sie auch beim Verlegen von Ofenrohren Sicherheitsabstände beachten. Der Mindestabstand zwischen einem Rauchrohr und brennbaren Baumaterialien sollte in der Regel 400 mm betragen. Bei einem isolierten, doppelwandigen Ofenrohr verringert sich der Mindestabstand auf 200 mm. Wenn ein Rauchrohr durch Bauteile aus brennbaren Baustoffen geführt wird, muss es mit einem Schutzrohr aus nicht-brennbaren Baustoffen umgeben werden. Der Zwischenraum zwischen Rauchrohr und Schutzrohr muss mindestens 20 mm betragen und mit nicht-brennbarem Dämmmaterial ausgefüllt werden. Zusätzlich sollte ein Sicherheitsabstand von mindestens 200 mm zwischen dem Schutzrohr und den brennbaren Bauteilen eingehalten werden. Die genauen Anforderungen können allerdings je nach lokalen Bauvorschriften, Herstellerangaben und spezifischen Installationsbedingungen variieren. Wir empfehlen, immer die aktuellen Vorschriften und Herstelleranweisungen zu beachten und die Installation von einem Fachmann durchführen zu lassen.

In beengten Räumen, in denen die Abstände nicht eingehalten werden können, bieten speziell isolierte Rauchrohre oder hitzebeständige Platten zusätzlichen Schutz. Diese Maßnahmen sind vor allem in kleinen Wohnräumen oder Altbauten von Bedeutung. Die Durchführung sollten Sie immer einem Fachbetrieb überlassen, der sich konkret mit den in Ihrem Fall geforderten Sicherheitsabständen auskennt.

Dürfen Ofenrohre waagerecht installiert werden?

Ofenrohre dürfen waagerecht installiert werden, allerdings gibt es dabei wichtige Anforderungen zu beachten. Eine waagerechte Verlegung des Ofenrohrs ist vor allem dann erforderlich, wenn der Kaminofen in einer gewissen Entfernung zum Schornstein steht. Dennoch sollte diese Variante nur gewählt werden, wenn es keine Möglichkeit gibt, das Rohr schräg oder senkrecht zu verlegen, da waagerechte Abschnitte die Effizienz und Sicherheit des Abzugs beeinflussen können.

Waagerechte Rauchrohre neigen stärker zur Kondensatbildung, besonders wenn die Rauchgase zu schnell abkühlen. Dies kann zu Verstopfungen und Korrosion führen. Isolierte Rohre helfen, die Temperatur der Rauchgase länger stabil zu halten.

technische Anforderungen:

1. Die waagerechte Strecke des Ofenrohrs sollte so kurz wie möglich gehalten werden und darf die maximal zulässige Länge nicht überschreiten. Eine längere Strecke erhöht den Widerstand im Rohr und kann den Zug des Schornsteins beeinträchtigen.
2. Es wird empfohlen, das Rohr leicht ansteigend zu installieren, mit einer Steigung von mindestens 2 Zentimetern pro Meter Ofenrohr in Richtung des Schornsteins. Dies verbessert den Abzug der Abgase und reduziert die Ansammlung von Kondensat und Ruß.

gesetzliche Anforderungen:

Die Vorschriften der DIN 18160 regeln den Bau und die Dimensionierung von Abgasanlagen und müssen eingehalten werden.

Welche maximale Länge dürfen Ofenrohre von Kaminöfen haben?

Ofenrohre sollten idealerweise nicht länger als zwei Meter sein, um mehrere wichtige Aspekte zu berücksichtigen:

1. optimale Abgasführung: Kürzere Ofenrohre ermöglichen einen besseren Zug, was bedeutet, dass die Abgase effizienter aus dem Kaminofen in den Schornstein geleitet werden. Längere Rohre können den Abgasstrom verlangsamen und zu einem schlechten Zug führen, was die Effizienz des Ofens beeinträchtigt.
2. Vermeidung von Ablagerungen: Bei längeren Rohren erhöhen sich die Chancen für Ablagerungen von Ruß und Teer, die sich aus den verbrennenden Materialien bilden. Solche Ablagerungen können zu Verstopfungen führen und das Risiko eines Schornsteinbrandes erhöhen.
3. Temperaturverlust: Mit zunehmender Länge kühlen die Abgase tendenziell schneller ab, was zu einer schlechteren Verbrennung und einem ineffizienten Betrieb des Ofens führt. Dies kann auch die Bildung von Kondensat begünstigen, das in den Rohren verbleiben kann und zu weiteren Problemen führt.
4. Einhaltung von Vorschriften: In vielen Regionen gibt es spezifische Vorschriften, die die maximale Länge von Ofenrohren regeln, um die Sicherheit und Effizienz zu gewährleisten. Das Einhalten dieser Richtlinien ist entscheidend für einen sicheren Betrieb.

Längere Leitungen erfordern gegebenenfalls eine zusätzliche Isolierung oder doppelwandige Rohre, um die Wärmeverluste zu minimieren. Es ist wichtig, dass die Rauchgase ungehindert abziehen können, um die Gefahr von Rückstau und Rauchentwicklung zu vermeiden. Bei längeren Verbindungsleitungen kann auch der Einsatz eines Zugverstärkers sinnvoll sein. Diese Geräte sorgen für einen kontrollierten Kaminzug, selbst bei längeren Rauchrohren oder ungünstigen Wetterbedingungen. Ein zusätzlicher Zugverstärker kann auch dann hilfreich sein, wenn der Schornstein keine ausreichende Höhe hat, um natürlichen Zug zu erzeugen.

Ein Rauchrohr stellt weit mehr dar als lediglich eine Verbindung zwischen dem Kaminofen und dem Schornstein; es bildet ein essenzielles Element, das maßgeblich zur Sicherheit, Effizienz und dem Komfort beim Heizen beiträgt. Die richtige Auswahl des Materials, der Beschichtung sowie des Querschnitts ist entscheidend, um einen optimalen Abzug der Rauchgase zu gewährleisten. Eine fachgerechte Installation spielt hier genauso eine wichtige Rolle wie regelmäßige Wartung.

Wie wird ein Rauchrohr verlegt?

1. Planung eines Kaminrohrs: Bestimmung der Länge und Auswahl der passenden Komponenten wie Bögen, Längenelemente und Anschlussstücke. Dabei sollten der Verlauf des Rohres und die Position des Schornsteins berücksichtigt werden.
2. Verbindung in Rauchrichtung: Die Rohrverbindungen werden so zusammengesteckt, dass die verjüngten Enden in Rauchrichtung zeigen, um den Abfluss der Gase zu erleichtern.
3. Befestigung: Wanddurchführungen werden mit Wandrosetten und Doppelwandfuttern gesichert. Eventuell sind Thermoschilder oder Schutzplatten nötig.
4. Anschluss: Das Ofenrohr wird zuerst am Schornstein angeschlossen und anschließend mit dem Ofen verbunden. Die Verbindungen müssen dicht und stabil sein.
5. Prüfung: Nach der Verlegung erfolgt eine Abnahme durch den Schornsteinfeger, der die Einhaltung der Vorschriften und die Funktionalität überprüft.

Für die Verlegung eines Ofenrohres sind spezielle Werkzeuge wie ein Blechschneider, eine Wasserwaage und ein hitzebeständiger Ofenkitt hilfreich. Der Ofenkitt sorgt dafür, dass die Verbindungen luftdicht abgeschlossen sind und keine Rauchgase austreten können.

Wie wird das Rauchrohr an den Schornstein angeschlossen?

Das Rauchrohr wird mit einem passenden Adapter oder Doppelwandfutter an den Schornstein angeschlossen. Zusätzliche Komponenten wie Wandrosetten sorgen für einen optisch sauberen Übergang und verdecken eventuelle Bruchkanten am Wanddurchbruch. Bei Durchmesserdifferenzen werden Erweiterungen oder Reduzierungen verwendet. Wichtig ist, dass die Verbindung dicht ist, um einen sicheren Abzug der Rauchgase zu gewährleisten. Eine schlechte Abdichtung kann zu Rauchgasaustritt und somit zu Gefahren für die Gesundheit führen.

Darf man das Ofenrohr auch selbst anschließen?

Ein Rauchrohr kann in der Regel auch selbst installiert werden, wenn die entsprechenden Sicherheits- und Bauvorschriften beachtet werden. Dazu gehören die Einhaltung von Abständen, die richtige Verbindung der Rohre und der sichere Anschluss an den Schornstein. Nach der Installation muss aber der Schornsteinfeger unbedingt eine Abnahme durchführen, bevor der Kaminofen in Betrieb genommen werden darf. Komplexe Installationen sollten Sie einen Fachbetrieb durchführen lassen. Dies stellt sicher, dass keine Fehler auftreten, die die Betriebssicherheit gefährden könnten. Informieren Sie sich am besten vor der Installation bei Ihrem Schornsteinfeger über die regionalen Vorschriften, um mögliche Verzögerungen bei der Abnahme zu vermeiden.

Diese 5 Dinge sollten Sie beachten:

1. Wandhalterungen bieten Stabilität: Lange Rauchrohrabschnitte sollten mit Wandhalterungen gesichert werden, um ein Verrutschen oder Beschädigungen zu vermeiden.
2. Rußpartikelabscheider reduzieren Emissionen: Moderne Rußpartikelabscheider minimieren die Umweltbelastung und verbessern die Luftqualität, indem sie Ruß effizient aus den Rauchgasen filtern.
3. Flex-Rohre erleichtern komplizierte Installationen: Flexible Rohrsysteme sind ideal, um Rauchrohre auch in verwinkelten oder engen Schornsteinen sicher zu verlegen.
4. Temperaturanzeige für bessere Kontrolle: Rauchrohre mit integrierten Thermometern helfen, die Abgastemperatur zu überwachen und die Effizienz des Kaminofens zu optimieren.
5. Kondenswassersammler schützen vor Feuchtigkeit: Am Ende des Rauchrohres verhindern Kondenswassersammler die Ansammlung von Wasser und damit verbundene Schäden im Schornstein.

Fazit

Ein Rauchrohr ist weit mehr als nur die Verbindung zwischen Kaminofen und Schornstein – es spielt eine entscheidende Rolle für Sicherheit, Effizienz und Komfort beim Heizen. Die Wahl des richtigen Materials, der passenden Beschichtung und des optimalen Querschnitts ist dabei essenziell, um einen reibungslosen Abzug der Rauchgase zu gewährleisten. Ebenso wichtig ist eine fachgerechte Installation, die das volle Potenzial des Systems ausschöpft. Ein gut gewartetes und korrekt installiertes Rauchrohr sorgt nicht nur für einen sicheren und effizienten Betrieb Ihres Kaminofens, sondern hilft auch, Heizkosten zu senken und ein angenehmes Wohnklima zu schaffen. Gleichzeitig wird das Risiko gefährlicher Rauchgasansammlungen reduziert. Kurz gesagt: Ein hochwertiges Rauchrohr ist ein unverzichtbarer Bestandteil für ein sorgenfreies und angenehmes Heizerlebnis.

Rauchrohr verlegen: Häufig gestellte Fragen

Kann ich ein Rauchrohr auch nachträglich isolieren?

Ein Rauchrohr kann nachträglich isoliert werden, um Wärmeverluste zu minimieren und den Sicherheitsabstand zu reduzieren. Dafür eignen sich spezielle Hitzeschutzmatten oder doppelwandige Rohrsysteme.

Was sind Reinigungsöffnungen bei Rauchrohren und warum sind sie wichtig?

Reinigungsöffnungen sind spezielle Klappen oder Verschlüsse, die in Rauchrohren integriert sind, um die Reinigung zu erleichtern. Sie ermöglichen den direkten Zugang zum Innenraum des Rohres, sodass Rußablagerungen und Verunreinigungen bequem entfernt werden können. Dies verringert das Risiko von Verstopfungen, verbessert die Effizienz des Kaminzugs und minimiert die Gefahr von Kaminbränden. Besonders bei längeren oder verwinkelten Rauchrohren sind solche Öffnungen unverzichtbar für eine effektive Wartung.

Wie einfach ist es, Ersatzteile für Rauchrohre zu beschaffen und auszutauschen?

Ersatzteile wie Rohre, Bögen oder Verbindungsstücke sind standardisiert und in vielen Größen und Ausführungen erhältlich. Der Austausch erfolgt in der Regel durch einfaches Lösen der bestehenden Verbindungen und Einsetzen der neuen Teile. Wichtig ist, dass die Ersatzteile die gleichen Maße und Spezifikationen wie die ursprünglichen Komponenten haben, um eine dichte und sichere Verbindung zu gewährleisten.

Was sind raumluftunabhängige Rauchrohrsysteme und wann werden sie benötigt?

Raumluftunabhängige Systeme sind Rauchrohre, die speziell für Kaminöfen entwickelt wurden, die ihre Verbrennungsluft von außen beziehen. Diese Konstruktion verhindert, dass Luft aus dem Aufstellraum entnommen wird, was besonders in gut isolierten oder passiv belüfteten Gebäuden wichtig ist. Raumluftunabhängige Rauchrohre besitzen eine zusätzliche Abdichtung, um die Druckverhältnisse zwischen Raum und Schornstein auszugleichen. Sie erhöhen die Effizienz des Kaminofens und gewährleisten die Sicherheit bei Betrieb in modernen Gebäuden mit geringer Luftzufuhr.

Wie schützen Schornsteinabdeckungen das Rauchrohr vor Wildtieren?

Schornsteinabdeckungen sind speziell konstruierte Gitter oder Hauben, die am oberen Ende des Schornsteins installiert werden. Sie verhindern, dass Vögel, Eichhörnchen oder andere Tiere in den Schornstein gelangen, wo sie Schäden verursachen oder den Abzug blockieren könnten. Gleichzeitig schützen sie das Rauchrohr vor Laub, Regen und Schnee. Schornsteinabdeckungen sollten robust, wetterfest und leicht zu reinigen sein, um einen störungsfreien Betrieb des Kamins zu gewährleisten.
